PIC16F628A LC-metru

Mesajde T.Eduard » 03 Octombrie 2019, 03:34

Salutare,

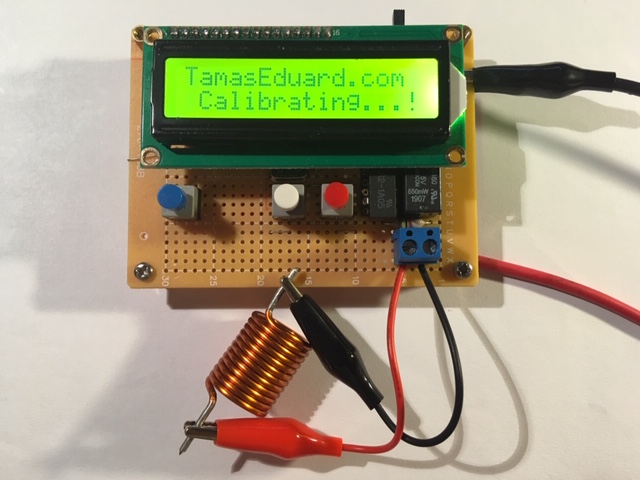

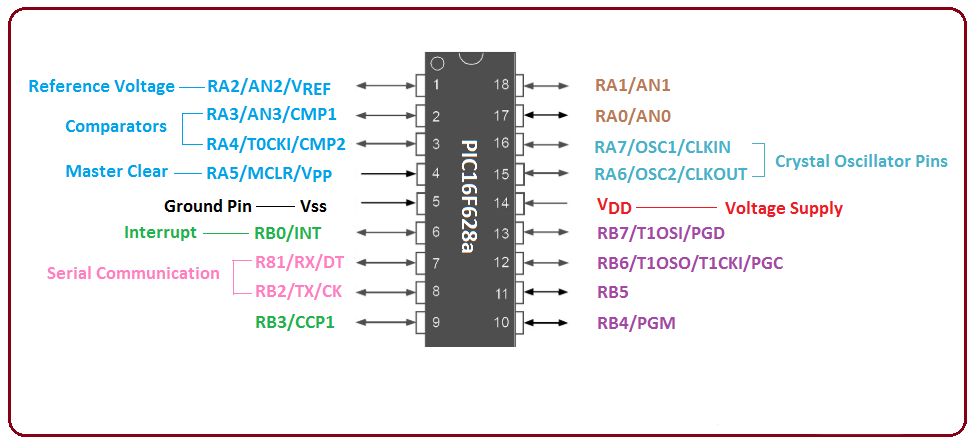

In cateva randuri doresc sa va reamintesc de PIC16F628A si de minunatul LC-metru care eu l-am realizat si functioneaza destul de bine.

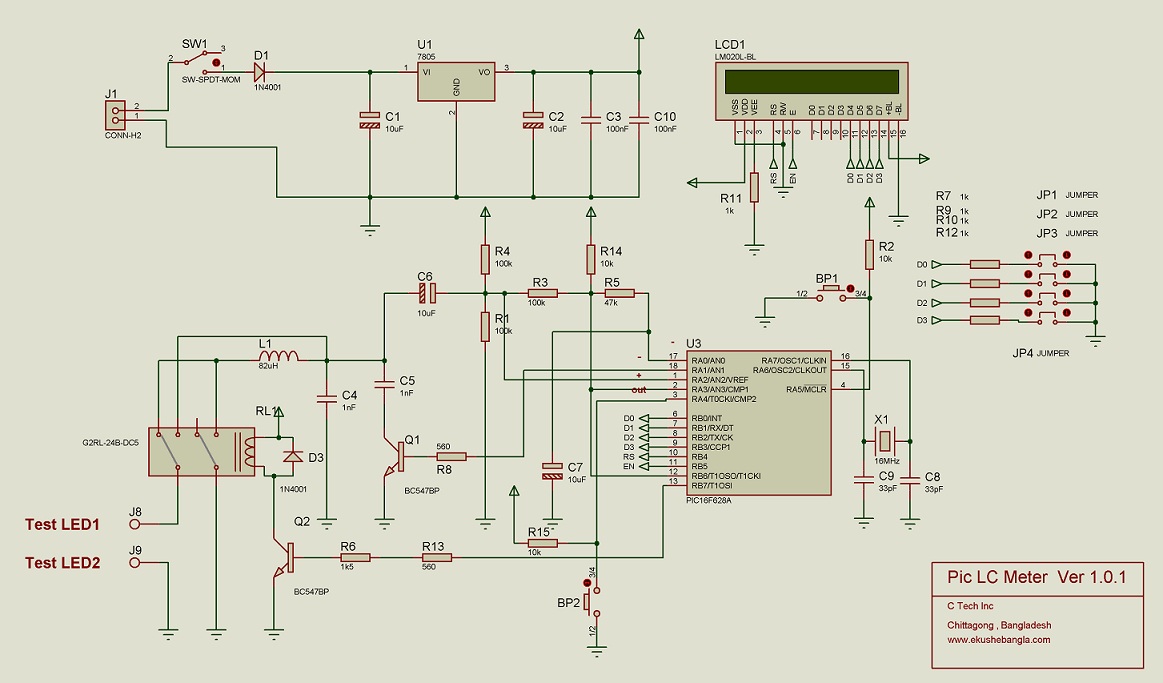

Aceasta este schema si fisierul HEX ale LC-metrului:


Lc_meter.rar
(12.06 KiB) Descărcat de 621 ori
